ポンプコントローラー用のフローセンサーを取り付ける方法は？

ちょっと、そこ！ポンプコントローラーのサプライヤーとして、私はしばしばポンプコントローラーのフローセンサーを設置する方法について尋ねられます。これは、ポンプシステムのパフォーマンスと効率に大きな影響を与える可能性のある重要なステップです。それでは、すぐに飛び込み、段階的にプロセスを通過しましょう。

ポンプコントローラーにフローセンサーが必要な理由

インストールから始める前に、そもそもフローセンサーが必要な理由についてすぐに話しましょう。フローセンサーは、パイプを通る流体の流れの速度を測定します。ポンプコントローラーとペアリングすると、ポンプのより正確な制御が可能になります。たとえば、特定の流量に基づいてポンプをオンまたはオフにすることができます。これは、ポンプまたはポンプを防ぐのに役立ちます。これにより、エネルギーを節約するだけでなく、ポンプの寿命も拡大します。

必要なツールと材料

まず最初に、必要なすべてのツールと材料を収集します。これは、通常必要なもののリストです。

• ポンプコントローラーと互換性のあるフローセンサー。センサーとコントローラーの両方の仕様を確認して、それらがうまく機能することを確認してください。
• センサーをパイプラインに取り付けるための適切なサイズのレンチ。
• 接続ポイントでの漏れを防ぐためのシーラントテープ。
• フローセンサーをポンプコントローラーに接続するための電線。
• 電気接続をテストし、すべてが必要に応じて機能していることを確認するマルチメーター。

ステップ1：適切な場所を選択します

パイプライン内のフローセンサーの位置は非常に重要です。パイプのまっすぐな部分に、肘、バルブ、または備品から離れて配置します。これは、これらのコンポーネントが流体の流れに乱流を引き起こす可能性があるため、センサーからの不正確な測定値につながる可能性があるためです。

経験則としては、少なくとも10個のパイプ直径の直線的なパイプ上流とセンサーの下流の5つのパイプ直径があることです。これにより、センサーに到達し、センサーを離れた後、流体の流れが安定します。

ステップ2：ポンプをシャットダウンしてパイプラインを隔離

最初に安全！フローセンサーの取り付けを開始する前に、ポンプをシャットダウンして、動作するパイプラインのセクションを分離するバルブを閉じます。これにより、設置中にパイプを流れるように流体が流れることがなくなり、漏れや潜在的な怪我のリスクが低下します。

ステップ3：パイプラインを準備します

パイプラインが分離されたら、フローセンサーの設置のために準備する必要があります。レンチを使用して、センサーが取り付けられるパイプのセクションを取り外します。パイプの端がきれいで、破片やバリがないことを確認してください。ファイルまたはサンドペーパーを使用して、必要に応じてエッジを滑らかにすることができます。

パイプの糸をシーラントテープで包みます。これにより、フローセンサーを取り付けたときにタイトなシールが作成され、漏れが防止されます。

ステップ4：フローセンサーを取り付けます

今度は、フローセンサーを取り付ける時が来ました。センサーをパイプラインに慎重に配置し、パイプの端に合わせます。レンチを使用して、センサーの両側のフィッティングを締めます。センサーやパイプに損傷を与える可能性があるため、締めてはいけません。

締め付けながら、センサーが適切に整列しており、センサーとパイプの間にギャップがないことを確認してください。ギャップに気付いた場合は、センサーの位置を調整するか、シーラントテープを追加する必要があります。

ステップ5：電線を接続します

フローセンサーがパイプラインに物理的に設置された後、電線を接続する時が来ました。フローセンサーとポンプコントローラーで提供される配線図を参照してください。通常、電源、信号出力、およびグラウンドのための特定の端子があります。

ワイヤーの端を剥がし、適切な端子に接続します。接続が安全であり、ゆるいワイヤがないことを確認してください。マルチメーターを使用して、接続の連続性をテストし、短絡がないことを確認できます。

ステップ6：インストールをテストします

すべての接続が作成されたら、インストールをテストする時が来ました。まず、バルブをゆっくりと開き、流体がパイプラインを流れるようにします。フローセンサーとその接続の周りの漏れを確認してください。漏れがあることに気付いた場合は、備品を締めたり、必要に応じてシーラントテープを追加したりします。

次に、ポンプコントローラーに電源を入れ、コントローラーのディスプレイの測定値を確認します。測定値は、パイプラインの実際の流量に対応する必要があります。測定値が外れているように見える場合、または測定値がまったくない場合は、ダブル - 電気接続とセンサーのインストールを確認してください。

ステップ7：キャリブレーション（必要に応じて）

一部のフローセンサーでは、正確な測定値を確保するためにキャリブレーションが必要になる場合があります。キャリブレーションプロセスのメーカーの指示を参照してください。通常、既知の流量に基づいて、センサーまたはポンプコントローラーの特定の設定を調整することが含まれます。

特に、流量に基づいてポンプを正確に制御する必要がある場合は、キャリブレーションが重要なステップです。測定値を適切に取得するには数回かかるかもしれませんが、長期的には努力する価値があります。

ポンプコントローラーの種類

ポンプコントローラーサプライヤーとして、さまざまなニーズに合わせてさまざまなポンプコントローラーを提供しています。たとえば、デュプレックスインテリジェントポンプコントロールボックス、2つのポンプの動作を必要とするシステムに最適です。インテリジェントな制御を提供し、需要に基づいてポンプを自動的に切り替えることができます。

あなたが単一のポンプを制御する必要がある場合、私たちのシングルポンプ制御と保護ボックス素晴らしいオプションです。ポンプを制御するだけでなく、電流、オーバー電圧、およびその他の潜在的な問題に対する保護も提供します。

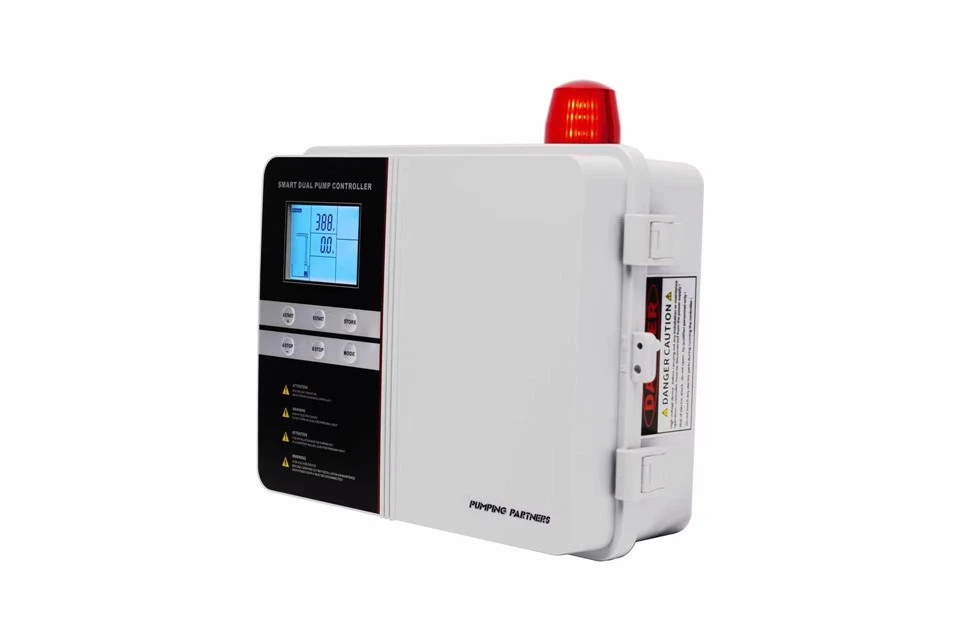

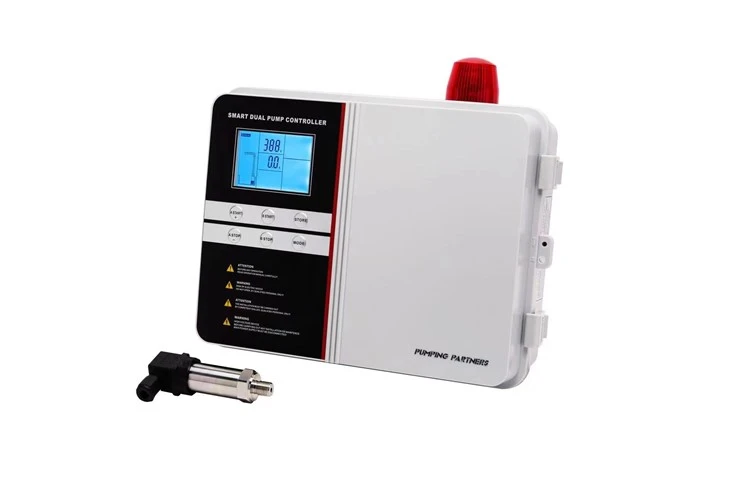

より複雑なシステムのために、私たちも持っています二重ポンプ制御システム。このシステムは高度な機能を提供し、特定の要件を満たすためにカスタマイズできます。

結論

ポンプコントローラー用のフローセンサーを設置すると、困難なタスクのように思えるかもしれませんが、これらの手順に慎重に従うと、それを正常に行うことができます。重要なのは、適切な場所を選択し、適切な設置と電気接続を確認し、システムを徹底的にテストすることです。

質問がある場合、またはポンプコントローラーまたはフローセンサーの設置に関するさらなる支援が必要な場合は、お気軽にご連絡ください。私たちはあなたがあなたのポンプシステムを最大限に活用するのを手伝うためにここにいます。新しいポンプコントローラーを探している場合でも、インストールに関するアドバイスが必要な場合でも、私たちはただのメッセージです。調達ディスカッションを開始し、お客様のニーズに最適なソリューションを見つけてください。

参照

• フローセンサーとポンプコントローラーのメーカーマニュアル。
• パイプラインの設置と流体フロー測定の業界標準。
