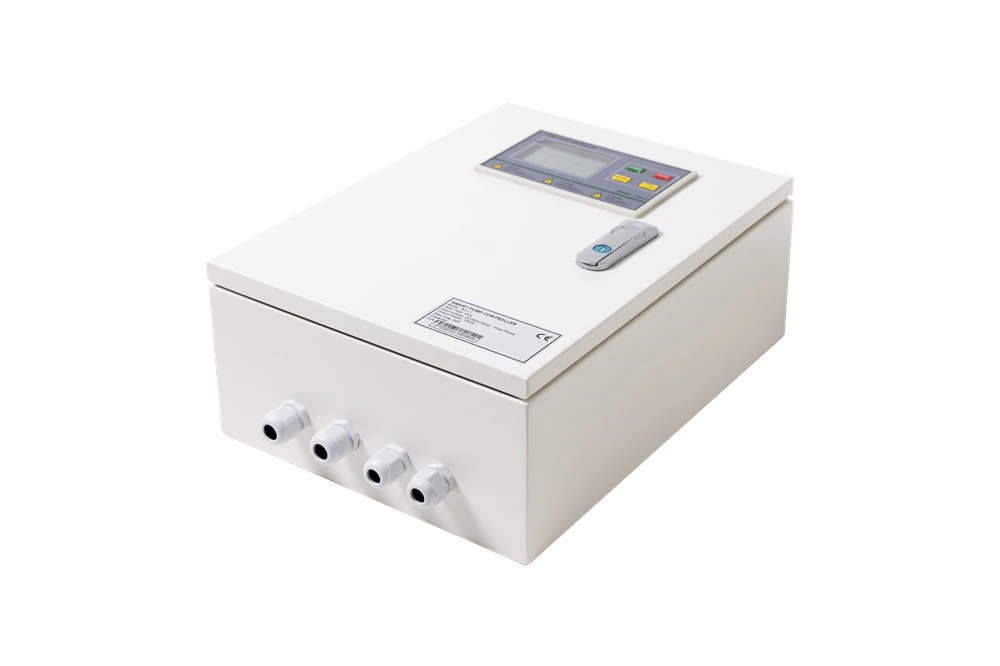

2 ポンプ インテリジェント ポンプ コントローラー

当社の製品をお選びいただきありがとうございます。今後もフレンドリーで役立つサービスを提供し続けることをお約束します。

インテリジェント ポンプ コントローラーは、遠心ポンプ、パイプラインポンプ、デュプレックスポンプ、三相深井戸水中ポンプなどの直感的でプログラム可能な制御および保護システムです。



コントローラは、さまざまな電気設備を利用することにより、さまざまな方法で動作できます。 ウェル内でプローブまたはセンサーが自由に使えることは、コントローラーを標準のオン/オフ ポンプ コントロール ボックスとは区別する重要な特徴です。 当社の独自の設計により、井戸内にプローブやセンサーを設置する必要がなくなり、ポンプの空運転に対する高感度で信頼性の高い保護が提供されます。



ブランド: OEM

メーカー型番:PCH32PLUS

動作:3 相 220v/380v/415v

作動ポンプ:0.75-15kw

プラスチック筐体:IP 65

MCB/ACコンタクタ:CHNT

タイプ:デュプレックス交互制御パネル

定格電圧:120/208/240V/380V/415V AC

アンペア:9〜32A

互換性のあるポンプタイプ:サンプ/ブースター/ボアホールポンプ

制御ポンプ数:2

場所:屋内/屋外

エンクロージャーのタイプ:IP65

筐体サイズ:342*292*119mm

アプリケーション切替：ディップスイッチによる

アプリケーションには以下が含まれます:

• 液体プローブまたはフロートスイッチによるロータンクからアッパータンクへの水の移送に適用
• 圧力スイッチや圧力タンクによるブースターに適用されます。
• 液体プローブまたはフロートスイッチによる下水揚水に適用
• ピギーバックフロートスイッチ付排水ポンプに適用
• 液面計(4-20mA)によりロータンクからアッパータンクへの水移送に適用
• 圧力発信器によるブースターに適用(4-20mA)
• レベル発信器による下水揚水に適用(4-20mA)

アイテム	保護	価値	述べる	故障の種類
1	ドライラン保護トリップアンペア	校正された動作アンペアの 75%	メニュー設定で	リカバリフォルト
2	ドライラン保護トリップの応答時間	5s	メニュー設定で
3	ドライラン保護の回復時間	45m	メニュー設定で
4	過負荷保護トリップアンペア	130% 校正済み動作アンペア	メニュー設定で	リカバリフォルト
5	過負荷保護トリップ応答時間	5S(逆時間)	ソフトウェアで修正される
6	過負荷保護の回復時間	4m	メニュー設定で
7	ポンプ停止保護トリップ電流	校正された動作アンペアの 180%	メニュー設定で	未回復障害
8	ポンプ停止保護トリップ応答時間	1s	ソフトウェアで修正される
9	不足電圧保護トリップ電圧	304v	メニュー設定で	リカバリフォルト
10	不足電圧保護トリップ応答時間	6s	ソフトウェアで修正される
11	不足電圧保護の回復時間	4m	メニュー設定で
12	過電圧保護トリップ電圧	437v	メニュー設定で	リカバリフォルト
13	過電圧保護トリップ応答時間	6s	ソフトウェアで修正される
14	過電圧保護の回復時間	4m	メニュー設定で
15	開相			未回復障害
16	位相反転			未回復障害
17	オーバーフロー			リカバリフォルト
18	過熱			リカバリフォルト
19	水漏れ			未回復障害





エキスパートウォーターポンプコントローラーの作成、調査、進歩において20年以上の専門知識を持ち、

その努力の結果が下水リフトコントローラ PCH シリーズです。 これには、お客様が必要とするすべての機能と属性が備わっており、いくつかの簡単なパラメーターを調整するだけで、複数のマシンの機能をほぼ実行できます。

ユーザーフレンドリーな設定によりポンプの寿命が大幅に延長され、ボタン 1 つでのセットアップ機能によりウォーター ポンプを効果的に保護します。

堅牢なオーバーフロー警報システムは、水量が急激に増加した場合、外部のサイレンとスピーカーを同時に作動させてクライアントに通知します。

また、スイッチ入力とアナログ入力の両方を処理することで、ウォーターポンプの起動と停止を正確に管理できます。





1)。 サンプ内の通常の液面レベル

液体レベルがプローブ 3# に達すると (フロート スイッチ A: レベルアップ)、コントロール ボックスは単一ポンプに指示します。

運転; 液体レベルがプローブ 2# (フロート スイッチ A: ダウン レベル) まで低下し、単一ポンプの運転が停止します。

コントロールボックスは、液体レベルが変化すると、ダブルポンプを交互に自動的に実行します。

プローブ 2# およびプローブ 3# (フロート スイッチ A: アップ レベル - ダウン レベル)



2)。 サンプ内の余分な流れ

単一のポンプが排水に向けて動作しているとき、サンプ内の液体レベルは依然としてプローブ 4# まで増加します。

(フロート スイッチ B: レベルを上げる)、コントロール ボックスは別のポンプを同時に実行するよう命令します。

液面がプローブ 2# まで下がるまで排水 (フロート スイッチ A&B:Down Level)、ダブル ポンプ

走りは止まらない。



3)。 サンプ内のオーバーフロー

ダブルポンプが同時に動作している場合でも、サンプ内の液面はプローブまで増加します。

5#(フロートスイッチC:アップレベル)、コントロールボックスは警告アラームを鳴らします。 液面低下時

プローブ 5# (フロート スイッチ C ダウン レベル) へ、コントロール ボックスの警告アラームが鳴り止む



4).オートパトロール(防錆)機能

自動状態で、コントロール ボックスが 10 日間稼動していない二重ポンプを検査すると、制御デバイスが

制御装置はポンプ A に 3 秒間作動し、10 秒後に停止するよう命令します。

ポンプ B を 3 秒間実行して停止するよう命令します。

オートパトロールにより、長時間運転しないことによるポンプの錆びや羽根車の詰まりを防ぐことができます。
